O Phased Array, tecnologia avançada no campo dos Ensaios Não Destrutivos (ENDs), oferece um conjunto de benefícios que elevam a qualidade e a eficiência das inspeções ultrassônicas. Utilizando múltiplos elementos e controles eletrônicos, essa técnica permite uma análise profunda e detalhada de materiais e estruturas industriais. Abaixo, destacamos as cinco principais vantagens do Phased Array, explorando como ele transforma os processos de inspeção industrial.
Neste artigo, vamos explorar 5 vantagens do Phased Array, destacando por que essa tecnologia vem ganhando espaço nas indústrias brasileiras. Antes de mergulharmos nos detalhes, confira uma tabela comparativa:
Segue uma tabela comparativa das principais diferenças do Phased Array em relação a outros Ensaios Não Destrutivos (ENDs):
| Característica | Radiografia Industrial | Partículas Magnéticas | Líquidos Penetrantes | Phased Array Ultrassônico |
|---|---|---|---|---|
| Formação de Imagem | Imagem bidimensional fixa | Não gera imagem; apenas indicações na superfície | Não gera imagem; visualização por contraste | Imagem tridimensional, ajustável eletronicamente |
| Tipo de Defeito Detectado | Defeitos internos e em grandes áreas | Defeitos superficiais e próximos da superfície | Defeitos superficiais | Defeitos complexos, internos e em geometrias irregulares |
| Cobertura de Área | Alta, porém com necessidade de proteção radiológica | Limitada à superfície | Limitada à superfície | Ampla cobertura com ajustes dinâmicos |
| Registro e Armazenamento | Registros em filme ou digital | Sem registro digital completo | Sem registro digital completo | Registro digital em tempo real e revisável |
| Tempo de Inspeção | Médio a longo devido ao tempo de exposição | Rápido em áreas específicas | Rápido em áreas específicas | Rápido e eficiente, cobrindo áreas grandes |
| Aplicação | Estruturas espessas e componentes metálicos | Componentes ferromagnéticos | Materiais não porosos | Inspeção em diversos materiais e geometrias complexas |
1. Imagens Mais Precisas e Detalhadas

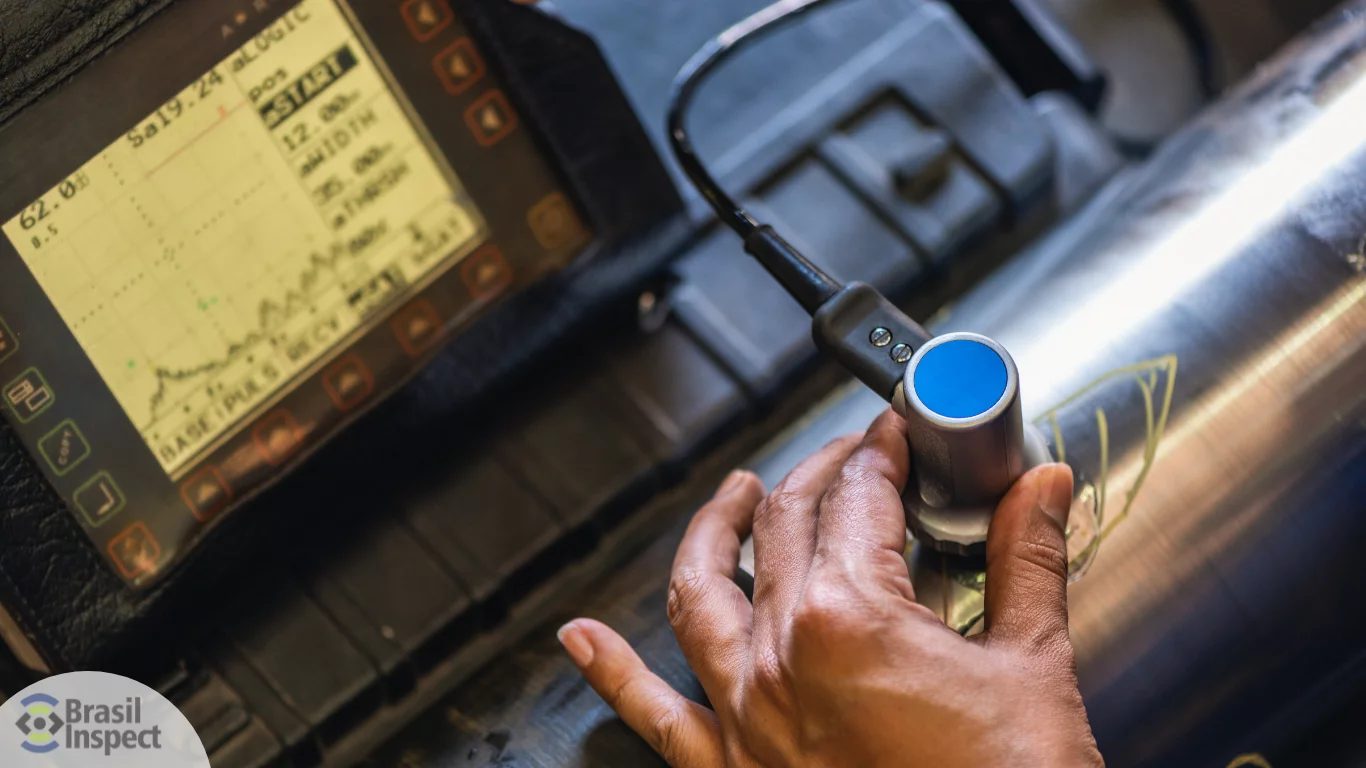

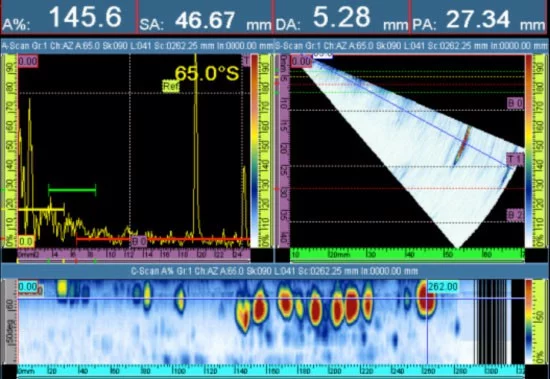

O Phased Array proporciona uma resolução de imagem substancialmente superior em relação ao ultrassom convencional. No método tradicional, um único transdutor emite um feixe fixo, criando imagens bidimensionais adequadas, porém limitadas em profundidade e clareza. Com o Phased Array, múltiplos elementos no transdutor são controlados eletronicamente, ajustando dinamicamente o ângulo e a direção do feixe. Esse recurso possibilita a formação de imagens tridimensionais detalhadas, essenciais para inspeções onde a precisão é mandatória.
- Detecção aprimorada de descontinuidades: Permite identificar pequenas falhas com alta precisão.
- Controle eletrônico de feixe: Ajuste de ângulo e inclinação em tempo real, inspecionando áreas complexas e superfícies com geometrias irregulares, não acessíveis ao ultrassom convencional.
2. Tempo de Inspeção Reduzido
Uma das principais vantagens operacionais do Phased Array é a agilidade proporcionada durante a inspeção. O método tradicional requer reposicionamento manual constante do transdutor para abranger todas as áreas da peça. Em contraste, o Phased Array permite o direcionamento eletrônico do feixe, eliminando a necessidade de reposicionamento físico constante do transdutor.
- Inspeção simultânea de múltiplas zonas: Aumenta consideravelmente a eficiência operacional, principalmente em peças de grandes dimensões ou geometria complexa.
- Menos passadas e ajustes físicos: Redução drástica no número de reposicionamentos e passagens para uma cobertura completa, o que resulta em economia de tempo e aumento da produtividade.
Essa eficiência é vital em setores como o de óleo e gás, onde a redução de tempo de inatividade dos equipamentos significa uma economia substancial, reduzindo impactos nos custos operacionais e na produção.
3. Cobertura de Área Ampliada
A capacidade de varredura do Phased Array é amplamente superior ao ultrassom convencional, devido à manipulação eletrônica do feixe. No ultrassom tradicional, o feixe é fixo e cobre uma área limitada por vez. O Phased Array, no entanto, realiza varreduras em várias direções, cobrindo uma área muito maior sem reposicionamentos constantes.
- Maior cobertura com menos deslocamento: A tecnologia possibilita inspecionar grandes superfícies de forma rápida e precisa.
- Redução na necessidade de múltiplas passagens: Minimiza o tempo de inspeção e melhora a praticidade em peças e estruturas de grande porte.
4. Detecção de Defeitos Mais Complexos
O Phased Array permite uma inspeção aprofundada de peças com geometrias complexas e orientações desafiadoras, superando as limitações do ultrassom convencional, que se destaca apenas na detecção de defeitos lineares simples. Com o controle eletrônico do feixe, o Phased Array é capaz de identificar defeitos em orientações e profundidades variáveis.
- Precisão na inspeção de geometrias complexas: Identificação eficaz de descontinuidades em áreas de difícil acesso, como soldas e cantos ocultos.
- Detecção de falhas menores: Sensibilidade suficiente para captar falhas que poderiam passar despercebidas pelo ultrassom convencional, assegurando um exame mais rigoroso e abrangente.
5. Registro e Armazenamento de Dados em Tempo Real
A capacidade de registro e documentação em tempo real do Phased Array representa um avanço importante. Enquanto o ultrassom convencional é limitado em relação ao armazenamento detalhado dos dados, o Phased Array captura e registra imagens e dados automaticamente.
- Documentação completa: Armazenamento eletrônico de dados, facilitando o acompanhamento contínuo e o histórico das condições dos equipamentos.
- Revisão pós-inspeção: Permite reanálises detalhadas para assegurar que nenhum detalhe foi omitido.
O registro completo aumenta a confiabilidade da inspeção e aprimora a manutenção preditiva, permitindo uma análise histórica detalhada que auxilia na prevenção de falhas.
Conclusão: Phased Array é o Futuro das Inspeções
A superioridade do Phased Array em relação ao ultrassom convencional torna-o indispensável para indústrias que demandam uma inspeção preventiva rigorosa, assegurando a integridade e segurança de seus ativos. Imagens de alta definição, maior cobertura e registro completo fazem do Phased Array a escolha ideal para setores industriais críticos, como óleo e gás, energia e aeroespacial.
