Em ambientes industriais cada vez mais exigentes, garantir a integridade de estruturas e soldas não é apenas uma questão de qualidade — é uma exigência de segurança, confiabilidade e continuidade operacional. Com a crescente demanda por métodos de inspeção mais precisos e menos invasivos, os Ensaios Não Destrutivos (ENDs) assumem um papel essencial nas rotinas de manutenção.
Entre as diversas técnicas disponíveis, o TOFD (Time of Flight Diffraction) tem se destacado como uma solução moderna e altamente eficiente para identificar defeitos internos com altíssimo grau de precisão. Neste artigo, vamos explorar como o TOFD funciona, suas vantagens em relação a outros métodos, suas aplicações em diferentes setores e por que ele se tornou a escolha preferencial para inspeções críticas em soldas e estruturas metálicas.
1. TOFD: O Que é e Por Que Está Revolucionando os ENDs?
O TOFD (Time of Flight Diffraction), ou Tempo de Voo de Difração, é um método de ensaio não destrutivo (END) que vem ganhando destaque na indústria brasileira por sua alta precisão na detecção e dimensionamento de descontinuidades internas, especialmente em soldas e estruturas metálicas.

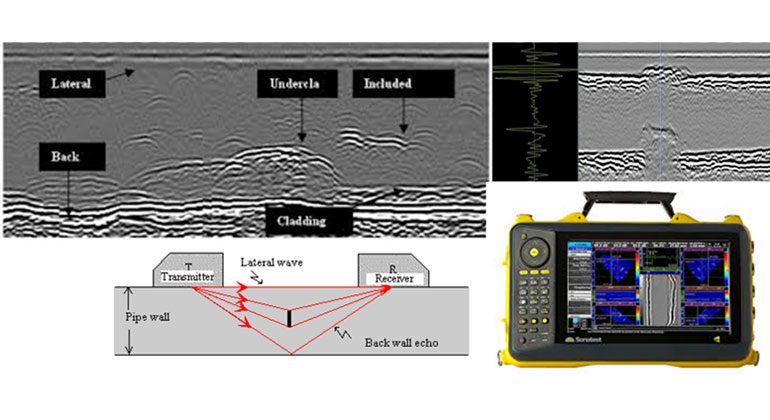

Esse método utiliza dois transdutores posicionados em lados opostos de uma solda: um emite pulsos ultrassônicos, enquanto o outro capta os sinais difratados pelas bordas de falhas internas. Ao calcular o tempo que o sinal leva para percorrer a peça, o TOFD oferece uma representação gráfica precisa e confiável da condição interna do material.
Por que o TOFD se destaca entre os ENDs?
Detecção de trincas milimétricas, mesmo em zonas críticas.
Alta repetibilidade e reprodutibilidade nos resultados.
Permite varreduras automatizadas, otimizando tempo e recursos.
2. Precisão Sem Igual: TOFD na Inspeção de Soldas

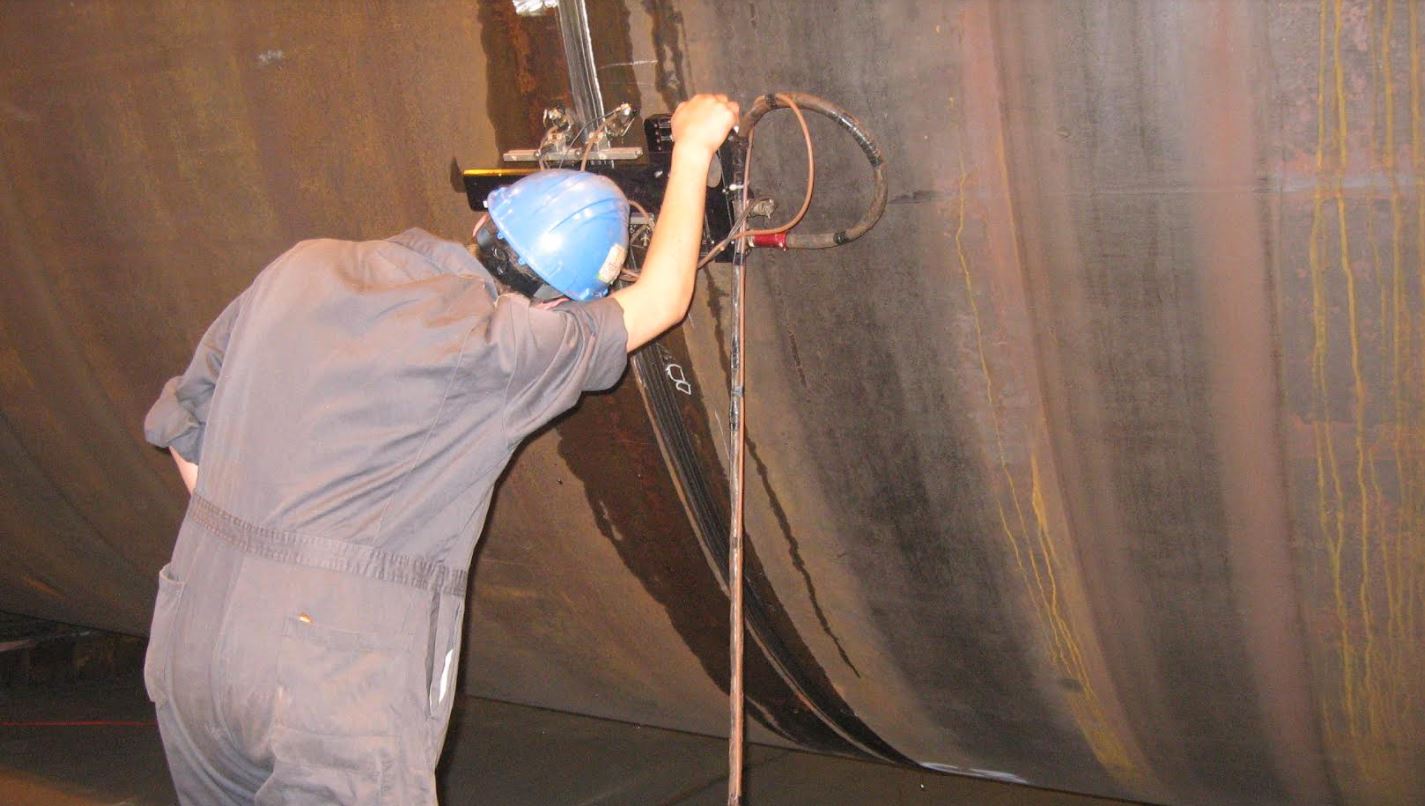

Na área de inspeção de soldas, o TOFD tem sido amplamente utilizado devido à sua capacidade de detectar defeitos volumétricos e planares, como trincas, porosidades, inclusões e falta de fusão. Além disso, é extremamente eficaz na inspeção pós-serviço, durante rotinas de manutenção preventiva ou corretiva.
Principais vantagens do TOFD em soldas:
Cobertura completa da junta soldada, inclusive a zona termicamente afetada (ZTA).
Medição precisa da altura e localização de descontinuidades.
Redução de erros humanos, graças à automação da aquisição de dados.
Essas características fazem do TOFD uma ferramenta ideal para aplicações em setores como:
Petróleo e gás (onshore e offshore)
Indústria naval
Indústria petroquímica
Geração de energia
Construção de estruturas metálicas
3. Como Funciona o TOFD: Fundamentos Técnicos
O princípio do TOFD baseia-se na difração de ondas ultrassônicas. Quando essas ondas encontram uma descontinuidade dentro do material — como uma trinca — elas se espalham a partir das extremidades do defeito. Essas ondas difratadas são então captadas pelo transdutor receptor, criando um registro que pode ser visualizado como uma imagem B-Scan.
Os elementos principais do processo TOFD incluem:
Transdutores posicionados com espaçamento fixo, de acordo com a espessura do material.
Ajuste preciso da frequência e do ângulo dos feixes ultrassônicos.
Sistema de aquisição e análise de dados digital, com software de pós-processamento.
Vantagens operacionais do método:
Alta confiabilidade na detecção de trincas com orientação paralela ao cordão de solda.
Registro permanente e auditável das inspeções.
Possibilidade de integração com outros métodos, como Phased Array.
5. Aplicações Reais do TOFD na Indústria Brasileira
O cenário industrial brasileiro tem evoluído no uso de tecnologias de inspeção e ENDs. Empresas que atuam com ativos críticos estão migrando para soluções mais eficazes como o TOFD, em busca de eficiência, confiabilidade e conformidade normativa.
Casos típicos de aplicação do TOFD:
Inspeção em vasos de pressão e caldeiras, conforme NR-13.

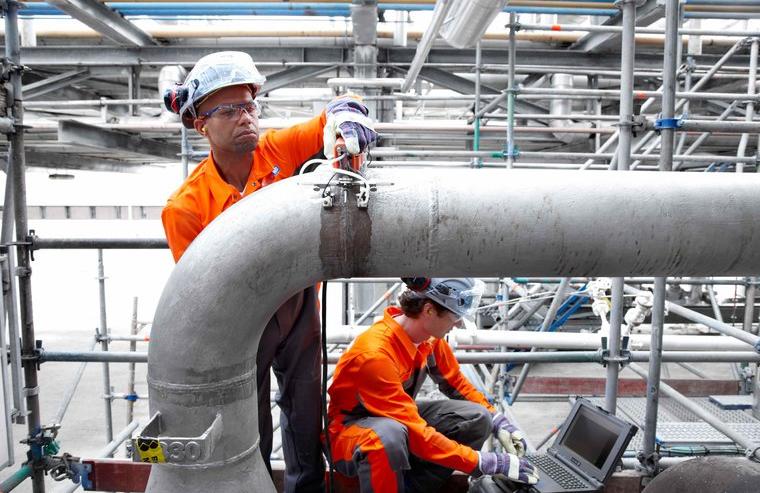

Monitoramento da integridade de dutos e tubulações, em paradas de manutenção.
Inspeção em juntas soldadas de tanques de armazenamento.
Avaliação de componentes estruturais em pontes, viadutos e plataformas.
Além disso, o TOFD é frequentemente utilizado em combinação com o Phased Array, criando um mapeamento tridimensional ainda mais completo das falhas. Essa sinergia torna os ENDs mais assertivos e reduz as chances de falhas durante a operação dos equipamentos.
6. TOFD e a Manutenção Preditiva: Garantindo a Confiabilidade Operacional
Um dos grandes diferenciais do TOFD está em sua aplicação estratégica na manutenção preditiva, conceito que vem ganhando cada vez mais espaço nas indústrias que buscam aumentar a vida útil de seus ativos e reduzir custos com paradas não planejadas. Em vez de agir apenas de forma corretiva — quando o dano já compromete o funcionamento do equipamento — o TOFD permite que a inspeção atue de maneira inteligente, antecipando falhas estruturais antes que elas se tornem críticas.
Mas como exatamente o TOFD contribui para a manutenção preditiva?
Identificação precoce de descontinuidades: O TOFD é capaz de detectar trincas, inclusões, porosidades e outros defeitos internos em estágios iniciais. Isso permite que ações corretivas sejam tomadas com planejamento, evitando interrupções inesperadas nas operações.
Comparação entre inspeções periódicas: Como o TOFD gera registros digitais de alta precisão, é possível comparar medições realizadas em diferentes períodos. Isso facilita a análise de crescimento de trincas, auxiliando engenheiros e técnicos na tomada de decisões mais assertivas quanto ao momento ideal para intervenções.
Priorização técnica dos reparos: Nem todos os defeitos possuem o mesmo nível de criticidade. Com os dados precisos fornecidos pelo TOFD, é possível classificar os defeitos conforme sua severidade e risco operacional, otimizando recursos e priorizando intervenções nos pontos realmente críticos.
Além disso, a manutenção preditiva com base em TOFD está totalmente alinhada às principais normas técnicas internacionais, como ASME, API e NR-13, garantindo que as inspeções atendam aos requisitos legais e de qualidade exigidos para operação segura em setores como óleo e gás, petroquímica, papel e celulose, energia e siderurgia.
Conclusão: TOFD é a Escolha Certa para Quem Busca Segurança, Precisão e Eficiência
Em um cenário industrial onde a segurança, a confiabilidade e a eficiência operacional são cada vez mais valorizadas, o TOFD (Time of Flight Diffraction) se destaca como a solução definitiva para inspeção de soldas e estruturas. Por meio de registros digitais precisos, esse método ultrassônico oferece dados confiáveis, comparáveis e auditáveis, essenciais para decisões técnicas embasadas e intervenções corretivas bem planejadas.
A aplicação do TOFD vai muito além da detecção de defeitos: ele é um aliado estratégico na manutenção preditiva, contribuindo para identificar descontinuidades em estágio inicial, monitorar a evolução de trincas e priorizar reparos com base em critérios técnicos — tudo isso em conformidade com normas como ASME, API e NR-13. Dessa forma, o TOFD reduz paradas inesperadas, otimiza recursos e amplia a vida útil dos equipamentos, sendo um investimento inteligente para qualquer operação crítica.
