1. O Que É a Inspeção por Líquidos Penetrantes?
A inspeção por líquidos penetrantes é uma técnica não destrutiva baseada no princípio da capilaridade, ou seja, na capacidade de um líquido de se infiltrar em cavidades estreitas devido à tensão superficial. É amplamente empregada para detectar discontinuidades abertas na superfície de componentes e materiais, tais como:
- Trincas
- Porosidades
- Fissuras
- Falhas de soldagem
- Vazamentos superficiais
Essa técnica permite que defeitos antes invisíveis a olho nu se tornem visíveis após a aplicação de um revelador, tornando-se essenciais no controle de qualidade de peças críticas e na manutenção preditiva.
Como Funciona o Princípio de Capilaridade?
O penetrante líquido é aplicado sobre a superfície limpa da peça e penetra em qualquer descontinuidade aberta. Após o tempo adequado de penetração, o excesso de produto é removido da superfície e um revelador é aplicado. Esse revelador atua como uma esponja, “puxando” o penetrante de dentro dos defeitos e tornando as falhas visíveis para inspeção visual.
Existem dois principais tipos de penetrantes:
- Visível (cor vermelha): mais comum em campo e ambientes bem iluminados.
- Fluorescente: necessita de luz UV, mais sensível e ideal para ambientes controlados.
Ambos têm aplicações bem definidas e podem ser usados conforme a criticidade do componente a ser inspecionado.
2. Etapas da Inspeção com Líquidos Penetrantes
O processo segue sete etapas essenciais, fundamentais para garantir a eficácia do ensaio. Cada uma delas deve ser realizada com rigor técnico e atenção aos detalhes, pois uma falha em qualquer fase pode comprometer a detecção de defeitos.

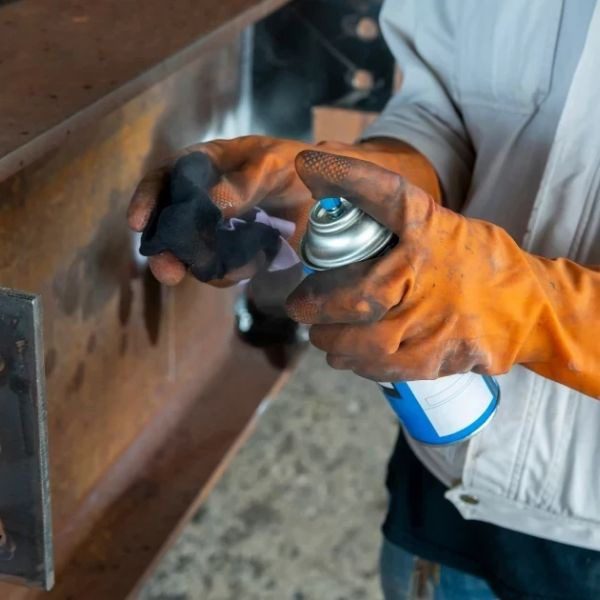

Limpeza da Superfície: Remova graxa, ferrugem e sujeiras com jato, solvente ou detergente.

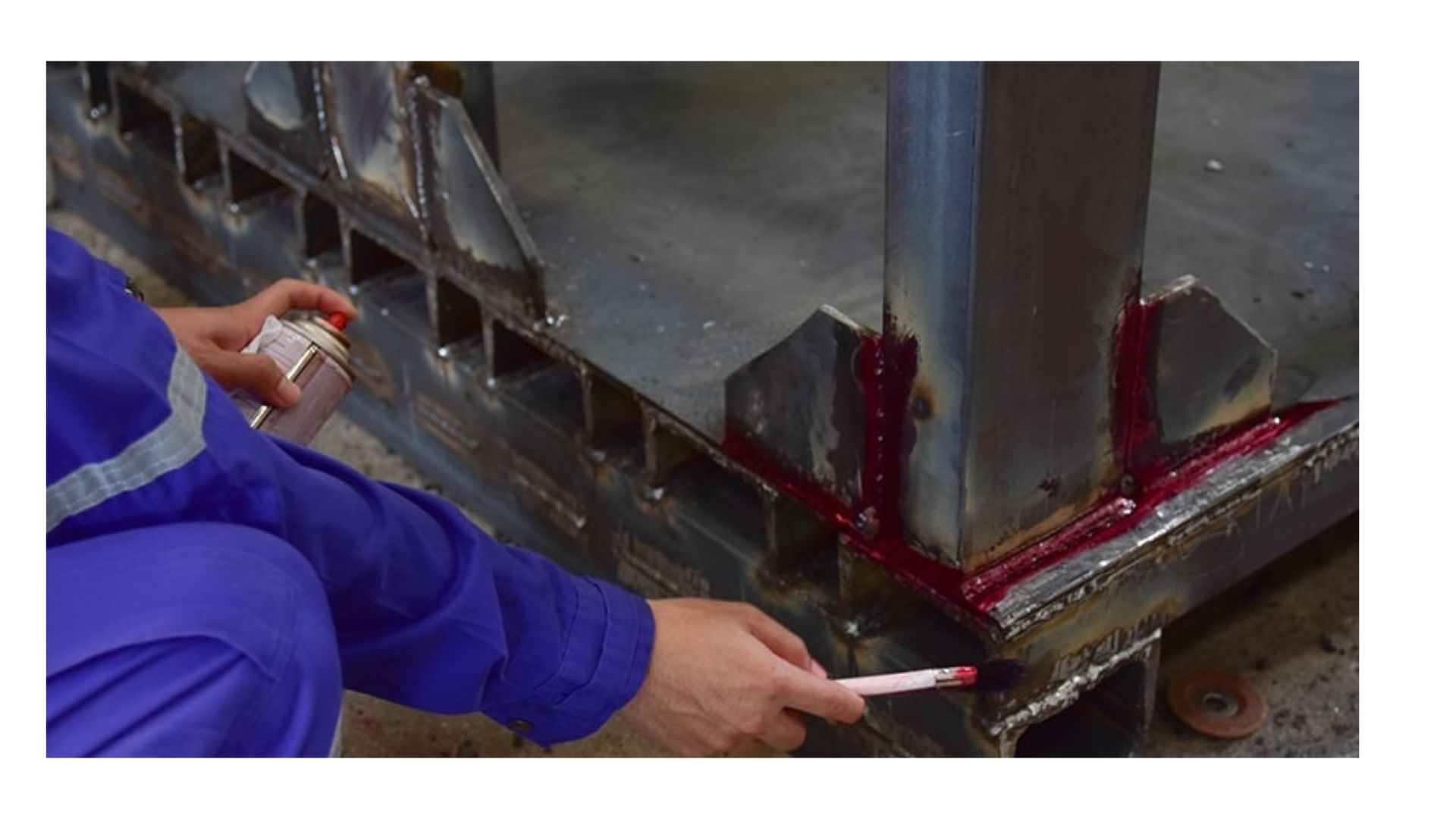

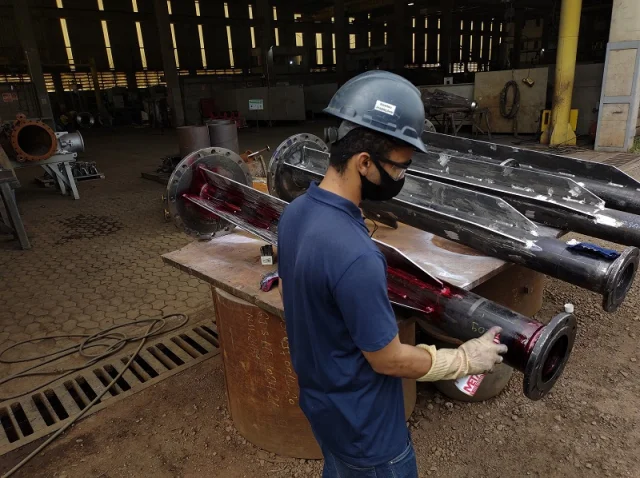

Aplicação do Penetrante: Aplique o líquido uniformemente e aguarde o tempo indicado.
Remoção do Excesso: Retire o excesso com pano, solvente ou água, conforme o tipo.

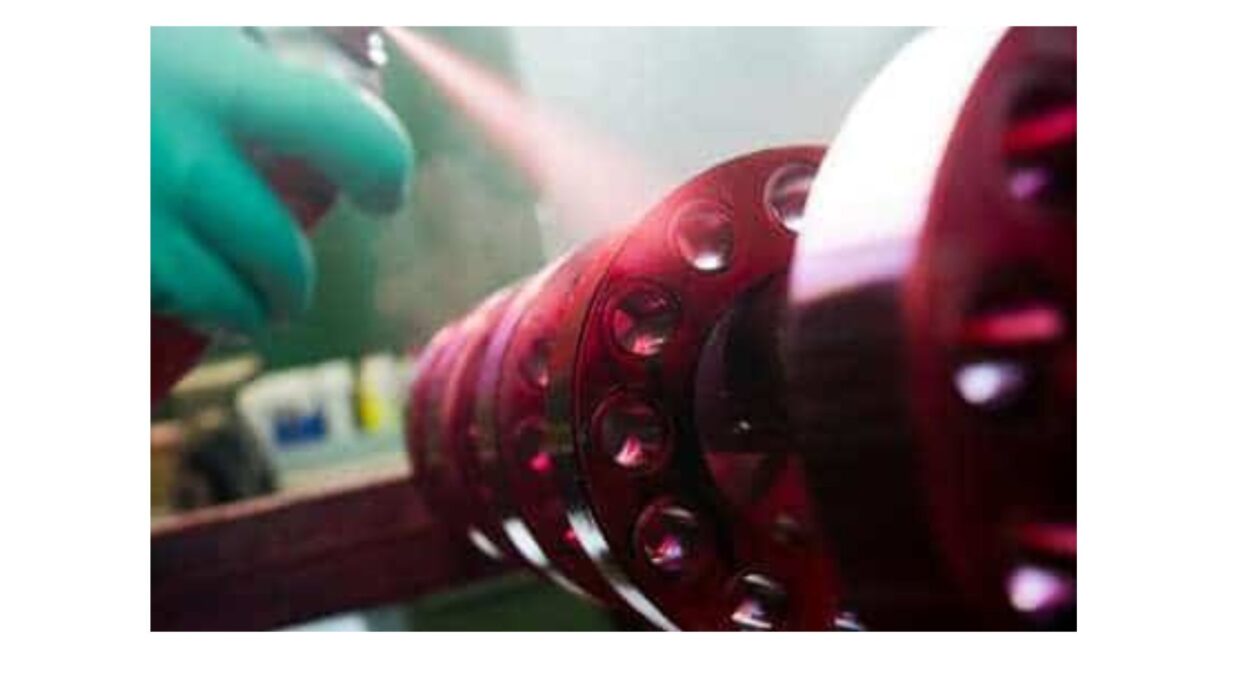

Aplicação do Revelador: Use revelador adequado e aguarde para a visualização.
Inspeção Visual: Realize a leitura com luz adequada por inspetor qualificado.
Registro e Classificação: Registre e classifique os defeitos conforme normas.
Limpeza Final: Elimine todos os resíduos, especialmente em peças em uso.
🔍 Atenção: pular ou executar mal qualquer etapa pode comprometer o resultado. Recomenda-se o uso de normas como ASTM E165, ISO 3452 e as da ABNT aplicáveis.
3. Setores e Aplicações Mais Comuns no Brasil
A técnica de líquidos penetrantes é extremamente versátil. Veja onde ela é mais aplicada no contexto industrial brasileiro:
🛫 Aeronáutica
Detecção de trincas em asas, fuselagens, freios e componentes estruturais.
🔺 Petróleo, Gás e Petroquímica

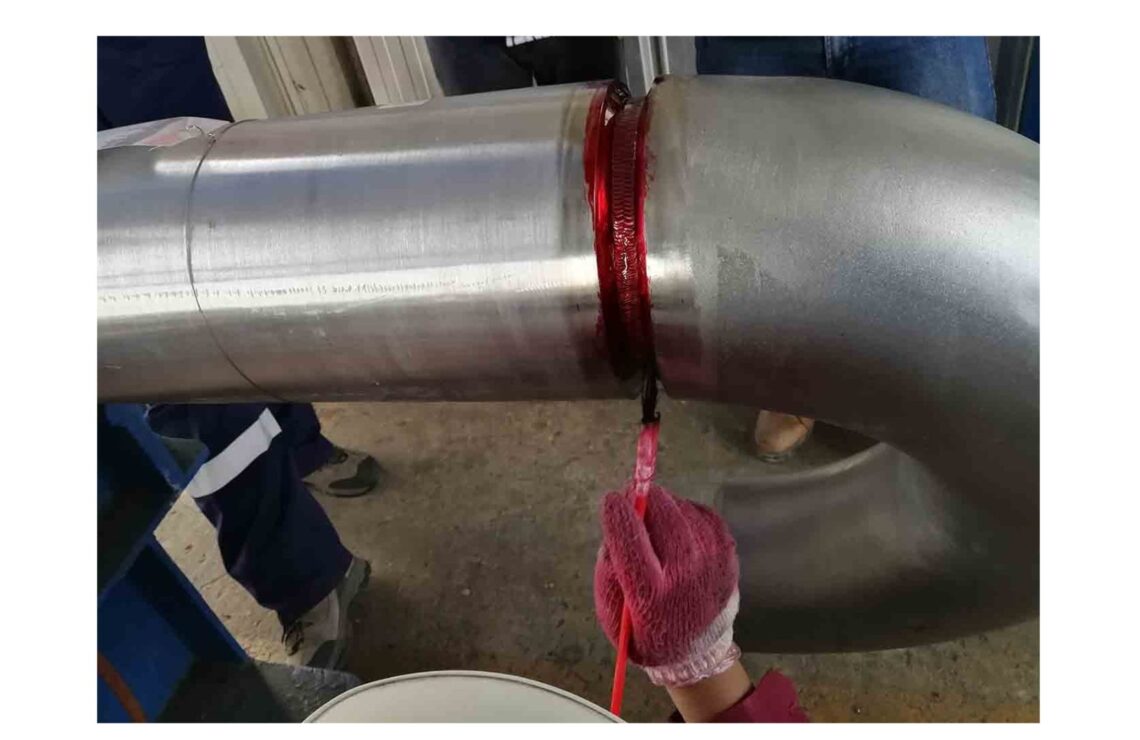

Avaliação de soldas em tanques, tubulações, flanges e conexões.
🚂 Setor Ferroviário
Inspeção de trilhos, eixos e rodas.
⚙️ Metalurgia e Fundição
Verificação de porosidades e falhas de fundição em peças usinadas.
🌍 Energia (elétrica e eólica)
Inspeção de soldas em torres, suportes e componentes estruturais.
🏗 Construção Civil e Infraestrutura
Avaliação de estruturas metálicas e soldas em pontes e edificações.
4. Vantagens e Limitações do Método
Vantagens:
Custo acessível: ideal para grandes volumes de inspeção.
Execução simples e rápida.
Alta sensibilidade para falhas abertas na superfície.
Equipamentos portáteis, perfeitos para campo.
Versatilidade em materiais e geometrias.
Treinamento rápido de operadores, quando comparado a outros métodos.
Confiabilidade estatística para peças seriadas.
Limitações:
Detecta apenas falhas abertas na superfície.
Não recomendado para materiais porosos.
Sensível à contaminação (poeira, óleos, tinta).
Requer limpeza rigorosa antes e depois.
Desempenho prejudicado em altas temperaturas.
Pode gerar resíduos ambientais se não houver descarte correto.
Saber quando usar o método é essencial para evitar falsos positivos ou negativos. O uso inadequado pode mascarar falhas importantes ou apontar defeitos inexistentes.
5. Boas Práticas para Resultados Confiáveis
Para garantir a precisão dos ensaios com líquidos penetrantes, é essencial adotar boas práticas ao longo de todo o processo. Treinamentos regulares com os inspetores mantêm a equipe atualizada sobre técnicas e normas. Os equipamentos devem estar sempre calibrados e operando com luz adequada seja luz branca ou ultravioleta para assegurar a visibilidade dos defeitos.
Além disso, o ambiente onde a inspeção é realizada deve estar limpo, seco e controlado quanto à temperatura e umidade, evitando interferências nos resultados. O uso correto de Equipamentos de Proteção Individual (EPIs) é indispensável, tanto para a segurança do profissional quanto para a integridade do procedimento. Por fim, a documentação completa e precisa dos resultados permite rastreabilidade e tomada de decisão com base em dados confiáveis.
