Introdução ao IRIS: Uma Revolução na Manutenção Industrial
Um Guia Essencial para Profissionais de Inspeção
No mundo da manutenção industrial, a prevenção é a chave para garantir a longevidade e a eficiência dos equipamentos. Entre as tecnologias de ponta que estão redefinindo os padrões de segurança e eficácia, a Inspeção Interna Rotativa (IRIS) se destaca como uma solução inovadora. Utilizando ultrassom de alta precisão, o IRIS oferece uma análise detalhada da condição interna de tubulações, identificando precocemente sinais de desgaste, corrosão e outros defeitos que podem comprometer a integridade estrutural. Esta tecnologia não só melhora a confiabilidade dos sistemas críticos em setores como petróleo e gás, energia, e química, mas também promove uma cultura de manutenção preventiva, reduzindo custos e evitando paradas não programadas. À medida que exploramos as melhores práticas, vantagens e aplicações do IRIS, convidamos você a descobrir como essa metodologia pode transformar a gestão de manutenção na sua empresa.
1. Quais Descontinuidades São Detectáveis com Inspeção IRIS
A tecnologia IRIS, com sua abordagem sofisticada baseada em ultrassom, é particularmente eficaz na identificação de uma gama abrangente de descontinuidades internas em tubulações e equipamentos. Essas descontinuidades incluem, mas não se limitam a:
- corrosão interna e externa,
- erosão,
- pitting (perfurações),
- fissuras longitudinais e transversais,
- além de alterações na espessura da parede que podem comprometer a integridade estrutural dos componentes.
A precisão do IRIS permite uma avaliação detalhada da severidade destes defeitos, facilitando a implementação de estratégias de manutenção preditiva. Diferente de outras metodologias de ensaio não destrutivo (END), o IRIS oferece insights valiosos sobre a condição atual do material e potenciais áreas de risco, possibilitando intervenções precisas e minimizando o tempo de inatividade.
2. Dicas para uma Implementação Bem Sucedida de IRIS
A implementação bem-sucedida da inspeção IRIS depende rigorosamente da adoção de melhores práticas, desde a preparação até a execução e análise dos resultados. Aqui estão algumas diretrizes essenciais:
- Limpeza Prévia dos Tubos: A eficácia do IRIS está diretamente relacionada à qualidade da preparação dos tubos. É crucial realizar uma limpeza interna minuciosa, removendo todos os resíduos, sedimentos, e incrustações. Isso assegura a transmissão adequada do sinal ultrassônico e a precisão dos dados coletados. Técnicas de limpeza podem incluir escovação mecânica, jateamento com água ou produtos químicos específicos, dependendo do tipo de contaminação presente.
- Preparação e Verificação do Equipamento: Antes da inspeção, é fundamental verificar todo o equipamento de IRIS, incluindo o transdutor ultrassônico, o sistema de acoplamento, e o software de análise. Assegure-se de que todos os componentes estão funcionando corretamente e calibrados de acordo com as especificações do fabricante.
- Disponibilidade de Itens Periféricos: Garanta a disponibilidade de água limpa, bombas para injeção de água, e, se necessário, uma tenda ou abrigo para proteger o equipamento e o operador em ambientes externos ou condições adversas. A água é utilizada como meio de acoplamento para o ultrassom, enquanto as bombas ajudam na manutenção do fluxo adequado durante a inspeção.
- Treinamento e Qualificação dos Operadores: A precisão da inspeção IRIS depende significativamente da habilidade e experiência do operador. É essencial que os técnicos sejam devidamente treinados e qualificados, com um profundo entendimento dos princípios do ultrassom, técnicas de inspeção, e interpretação de dados.
- Plano de Inspeção Detalhado: Desenvolva um plano de inspeção que detalhe o escopo do trabalho, incluindo os tubos a serem inspecionados, a sequência de inspeção, e critérios de aceitação. Isso ajuda a otimizar o processo, minimizar o tempo de inatividade, e assegurar a cobertura completa dos componentes críticos.
- Análise e Relatório de Dados: Após a coleta de dados, realize uma análise cuidadosa para identificar qualquer descontinuidade ou variação na espessura da parede. Utilize o software de análise para gerar relatórios detalhados, incluindo imagens, gráficos, e recomendações para ações corretivas ou preventivas.
- Manutenção Preventiva: Incorporar a inspeção IRIS como parte de um programa abrangente de manutenção preventiva pode ajudar a antecipar falhas potenciais e estender a vida útil dos equipamentos.
3. Equipamentos Sujeitos a Inspeção por IRIS
A inspeção IRIS é aplicável a uma vasta gama de equipamentos, sobretudo em tubulações e componentes tubulares encontrados em setores industriais críticos, como petroquímico, energia, papel e celulose, e processamento de alimentos. Entre os equipamentos mais comuns estão:
- trocadores de calor,
- caldeiras,
- condensadores,
- e tubos de processo, onde a integridade estrutural é vital para a operação segura e eficiente.
Esta metodologia de inspeção é especialmente valiosa para monitorar a condição de equipamentos que operam sob altas temperaturas e pressões, onde a falha dos componentes pode resultar em paradas não programadas, perda de produção, ou incidentes de segurança.
Abaixo entenda a vantagem da aplicação da inspeção IRIS em cada equipamento:
- Feixes de Trocadores de Calor: Utilizados intensivamente em processos industriais para transferência de calor entre dois ou mais fluidos. A inspeção IRIS é crucial para detectar corrosão, erosão, e pitting nos tubos internos, assegurando a eficiência térmica e prevenindo vazamentos.
- Feixes de Caldeira: Componentes vitais em sistemas de geração de vapor, onde a integridade dos tubos afeta diretamente a produção de vapor e a segurança operacional. A IRIS ajuda a identificar desgastes devido a altas temperaturas, pressões, e reações químicas.
- Condensadores: Equipamentos destinados a condensar o vapor de processos industriais em líquido. A inspeção por IRIS é utilizada para monitorar a condição dos tubos contra corrosão e erosão, essenciais para manter a eficiência do condensamento.
- Tubos de Processo: Tubulações que conduzem fluidos em processos industriais, incluindo ácidos, bases, hidrocarbonetos, e outros químicos. A IRIS é aplicada para garantir a integridade estrutural frente a agressões químicas e mecânicas.
- Tubulações de Refrigeração: Sistemas de refrigeração industrial, como os utilizados em plantas químicas e refinarias, onde a falha dos tubos pode levar a paradas de emergência. A inspeção IRIS permite a detecção precoce de corrosão e erosão.
4. Como Funciona o IRIS
- Este processo começa com a preparação cuidadosa do equipamento a ser inspecionado, exigindo que os tubos estejam limpos e livres de qualquer obstrução interna. A limpeza é essencial, pois resíduos ou sedimentos podem interferir na propagação do sinal ultrassônico e, consequentemente, na qualidade dos dados coletados.

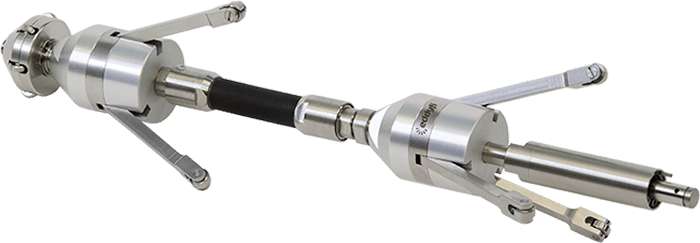

- Uma vez preparado, um transdutor ultrassônico acoplado a um espelho rotativo é inserido dentro do tubo. À medida que o transdutor percorre o comprimento do tubo, ele emite ondas ultrassônicas que são refletidas de volta ao sensor pelo interior das paredes do tubo. O espelho rotativo permite que o feixe ultrassônico seja direcionado em 360 graus ao redor do interior do tubo, garantindo uma cobertura completa e detalhada de toda a superfície interna.

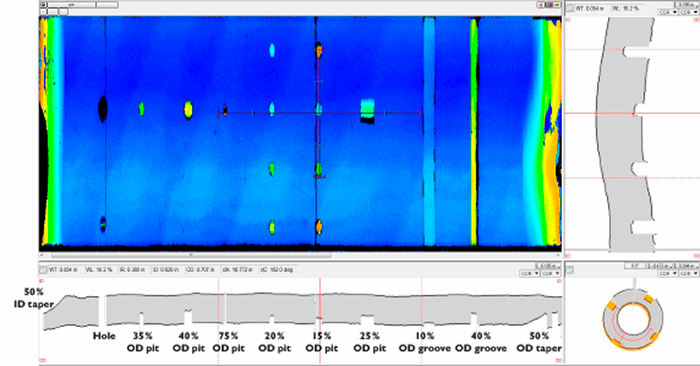

- Os dados de ultrassom coletados são então analisados para detectar variações na espessura das paredes, identificando áreas de desgaste, corrosão, erosão, ou outros defeitos que possam comprometer a integridade do tubo. Esta análise permite uma avaliação precisa da condição do tubo, facilitando a identificação de áreas que necessitam de reparo ou substituição.
5. Pontos Importantes do Ensaio por IRIS
Apesar da Inspeção Interna Rotativa (IRIS) ser uma metodologia avançada e altamente eficaz para a avaliação da integridade de tubulações e equipamentos, ela possui algumas limitações que devem ser consideradas para sua aplicação eficiente.
- Primeiramente, o processo de preparação para a inspeção IRIS é relativamente trabalhoso, exigindo a limpeza completa interna dos tubos para remover qualquer resíduo que possa interferir com a transmissão ultrassônica. Isso pode aumentar o tempo e o custo associados à preparação para inspeção.
Outro aspecto a considerar é a dependência de água como meio de acoplamento para o ultrassom, o que pode ser uma limitação em ambientes onde a introdução de água é indesejável ou logísticamente desafiadora. Além disso, a interpretação dos dados coletados através do IRIS exige um alto nível de expertise e experiência, dada a complexidade das imagens e medições ultrassônicas.
6. Como Escolher o Serviço de IRIS
Escolher o serviço de Ultrassom Industrial certo é um passo crucial para garantir que suas necessidades sejam atendidas com eficiência e segurança. Abaixo estão alguns pontos a considerar:
6.1 Considerações ao Escolher um Fornecedor
Competência e Experiência: Opte por fornecedores com experiência comprovada em Ultrassom Industrial.
Certificações e Qualificações: Verifique se o fornecedor possui todas as certificações e qualificações necessárias para fornecer o serviço.
Tecnologia de Ponta: Avalie a tecnologia utilizada para garantir que esteja em conformidade com os padrões da indústria e atenda às suas necessidades específicas.
Custo-Benefício: O preço é um fator importante, mas não deve ser o único. Encontre um fornecedor que ofereça um equilíbrio adequado entre custo e qualidade.
Referências e Avaliações: Leia avaliações e peça referências para ter uma ideia mais precisa da reputação do fornecedor no mercado.
6.2 As Vantagens de Escolher a Brasil Inspect?
Experiência Comprovada: Com anos de experiência no setor, a Brasil Inspect oferece um serviço de alta qualidade respaldado por um histórico de 25 anos de sucesso.
Tecnologia Avançada: Utilizamos os mais recentes avanços em tecnologia de ultrassom para fornecer resultados precisos e confiáveis.
Conformidade com as Normas: Todos os nossos procedimentos estão em conformidade com as diretrizes e normas internacionais, garantindo que você receba um serviço de qualidade e seguro.
