Tubulações são componentes críticos para indústrias como petróleo, química, gás e energia. Essas estruturas transportam fluidos essenciais, como água, óleo e gás, sendo fundamentais para o funcionamento contínuo das operações. No entanto, devido às condições extremas às quais são submetidas, como altas temperaturas, pressões e exposição a produtos corrosivos, as tubulações estão constantemente sujeitas a desgastes e danos.
Garantir a integridade dessas estruturas não é apenas uma questão de evitar prejuízos financeiros. Trata-se de proteger vidas humanas, prevenir impactos ambientais e assegurar que a produção continue sem interrupções. Por isso, a inspeção regular de tubulações é indispensável e deve ser realizada com métodos modernos e eficientes. Neste guia, apresentamos as melhores práticas, tecnologias e ensaios não destrutivos (ENDs) indicados para tubulações, bem como as vantagens de investir nesse processo essencial.
Tabela Comparativa: Principais Ensaios Não Destrutivos (ENDs) para Tubulações
Método de Inspeção | Aplicação Principal | Vantagens | Limitações |
---|---|---|---|
Ultrassom (UT) | Detecção de corrosão e soldas | Alta precisão e versatilidade | Requer acoplamento adequado |
Phased Array (PAUT) | Inspeção avançada de soldas | Alta resolução e detecção de pequenos defeitos | Equipamentos mais sofisticados |
Radiografia Industrial (RT) | Inspeção de soldas e corrosão interna | Visualização detalhada de defeitos internos | Requer bunker ou proteção radiológica |
Teste por Correntes Parasitas (ECT) | Tubulações de materiais não ferrosos | Alta velocidade e aplicação em superfícies complexas | Menor penetração em materiais espessos |
Inspeção Visual Remota (RVI) | Inspeção interna de dutos | Uso de drones e robôs para locais de difícil acesso | Limitado a detecção superficial |
1. Por Que Inspecionar Tubulações Regularmente?

A manutenção de tubulações é essencial para evitar incidentes catastróficos. Vazamentos, rupturas e falhas estruturais podem resultar em prejuízos financeiros elevados, danos ambientais irreparáveis e riscos à saúde e segurança dos trabalhadores. Além disso, há requisitos legais no Brasil, como as normas NR-13 e ABNT, que exigem inspeções periódicas para garantir a integridade dessas estruturas.
Inspecionar tubulações regularmente também proporciona benefícios operacionais importantes. Por exemplo, empresas podem identificar pontos de corrosão ou desgaste antes que eles se transformem em falhas críticas. Isso reduz significativamente os custos com reparos de emergência e perda de produção. Além disso, a inspeção frequente ajuda a estender a vida útil dos equipamentos, aumentando o retorno sobre o investimento e promovendo operações mais sustentáveis.
2. Métodos de Inspeção: Como Escolher o Ideal?

Os ensaios não destrutivos (ENDs) são amplamente utilizados para verificar a integridade de tubulações sem danificá-las. Esses métodos variam em tecnologia e aplicação, permitindo que sejam selecionados com base nas necessidades específicas de cada projeto.

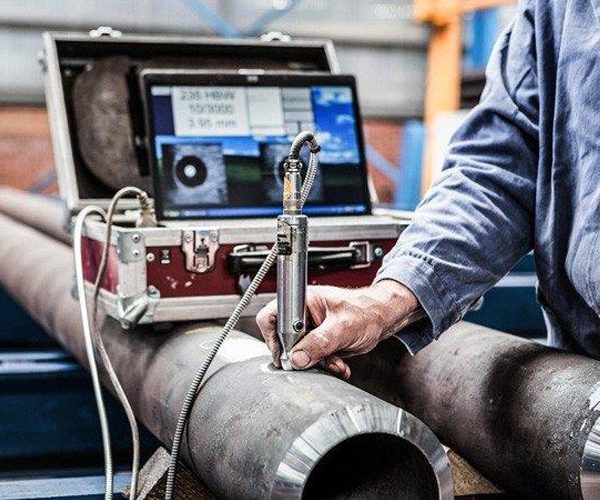

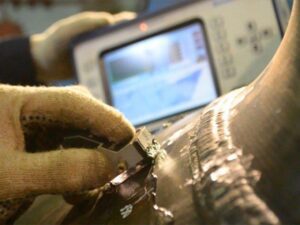

- Ultrassom Convencional (UT) é uma excelente escolha para medições de espessura e detecção de corrosão. Ele oferece alta precisão e pode ser aplicado em uma ampla gama de materiais.
- Phased Array (PAUT) vai além do ultrassom convencional, gerando imagens detalhadas que permitem identificar pequenos defeitos em soldas e outras áreas críticas.
- Radiografia Industrial (RT) utiliza raios X ou gama para fornecer uma visão clara de defeitos internos, sendo ideal para avaliar juntas de solda e corrosão em locais inacessíveis.
A escolha do método ideal deve considerar o tipo de material, as condições operacionais da tubulação e o tipo de defeito que se deseja identificar. Trabalhar com profissionais experientes é essencial para garantir que o método selecionado seja o mais eficaz.
3. Tecnologias Modernas para Inspeção de Tubulações

Nos últimos anos, as tecnologias empregadas em inspeções de tubulações evoluíram significativamente. Equipamentos modernos permitem inspeções mais rápidas, seguras e detalhadas, mesmo em condições desafiadoras.
Drones e robôs, por exemplo, tornaram-se aliados indispensáveis em inspeções visuais remotas (RVI). Esses dispositivos acessam áreas perigosas ou de difícil alcance, como tubulações em altura ou submersas, reduzindo o risco para os trabalhadores. Outra inovação é o uso de sistemas Phased Array, que oferecem imagens 3D de alta resolução, facilitando a análise de defeitos com precisão.
Além disso, sensores avançados estão sendo cada vez mais usados para monitoramento contínuo. Esses dispositivos detectam mudanças em tempo real, permitindo ações preventivas antes que os problemas se agravem. Tais inovações são exemplos de como a tecnologia pode transformar a manutenção industrial, tornando-a mais eficiente e segura.
4. Dificuldades na Inspeção: Como Superá-las?

A inspeção de tubulações apresenta diversos desafios, especialmente em ambientes industriais complexos. Por exemplo, muitas tubulações estão localizadas em áreas de difícil acesso, como subterrâneos, alturas extremas ou zonas altamente corrosivas. Além disso, o tempo disponível para realizar as inspeções muitas vezes é limitado, especialmente em plantas que operam continuamente.
Para superar esses desafios, é essencial utilizar as ferramentas e estratégias adequadas. Drones e robôs especializados oferecem uma solução prática para acessar locais perigosos sem comprometer a segurança dos trabalhadores. Além disso, a limpeza prévia das superfícies das tubulações, como remoção de incrustações ou corrosão, ajuda a melhorar a precisão dos ensaios.
Outra solução eficaz é o planejamento cuidadoso das inspeções durante paradas programadas. Isso minimiza interrupções e garante que o processo seja realizado com o máximo de eficiência.
5. Benefícios da Inspeção Regular de Tubulações

A inspeção regular de tubulações não é apenas uma exigência regulatória. Ela é uma prática que traz inúmeros benefícios operacionais e financeiros para as empresas. Entre eles, destaca-se a possibilidade de identificar problemas em seus estágios iniciais, antes que causem falhas graves.
Além disso, realizar inspeções frequentes reduz os custos com manutenção corretiva e aumenta a confiabilidade dos sistemas. Isso também ajuda as empresas a cumprir os padrões de segurança e sustentabilidade, evitando penalidades legais e protegendo sua reputação no mercado. Por fim, o monitoramento contínuo das condições das tubulações promove operações mais eficientes e contribui para a preservação ambiental.
Conclusão: Conte com a Brasil Inspect para Suas Necessidades de Inspeção
Manter a integridade das tubulações é essencial para garantir a segurança, a eficiência e a conformidade das operações industriais. A deterioração ou falha de uma tubulação pode resultar em danos significativos, interrupções nas operações e até riscos à segurança dos colaboradores. Por isso, contar com soluções de inspeção adequadas é fundamental para identificar problemas antes que eles se tornem críticos.
Com anos de experiência e uma equipe altamente especializada, a Brasil Inspect está pronta para oferecer as melhores soluções em inspeção de tubulações, utilizando tecnologia de ponta e técnicas avançadas. Nossa abordagem detalhada permite detectar defeitos, desgastes ou corrosões que possam comprometer o desempenho do sistema, garantindo a longevidade e a eficiência das suas operações.
A Brasil Inspect se dedica a oferecer um serviço personalizado, focado nas necessidades específicas da sua empresa, sempre com o objetivo de garantir a máxima confiabilidade e segurança nos processos. Nossos especialistas trabalham lado a lado com sua equipe para proporcionar a manutenção mais eficaz e preventiva, assegurando a continuidade das suas operações com o mínimo de interrupção.
Acesse brasilinspect.com e descubra como podemos ajudar sua empresa a alcançar a excelência na manutenção de tubulações. Fale agora com nossos especialistas para uma consulta personalizada e assegure a confiabilidade das suas operações com as soluções de inspeção mais avançadas do mercado!
