Tudo o Que Você Precisa Saber Sobre Ultrassom Phased Array

O ultrassom phased array é uma técnica avançada de inspeção não destrutiva (END) que utiliza múltiplos elementos de um transdutor para gerar e receber ondas ultrassônicas. Ao controlar individualmente o tempo de emissão e recepção dessas ondas, é possível manipular o feixe ultrassônico para criar imagens detalhadas da estrutura interna dos materiais.

ultrassom phased array

Resumo Geral: Ultrassom Phased Array

  • Histórico e Evolução

    • Surgiu na década de 1950 para aplicações militares e aeroespaciais.
    • Avançou com melhorias em eletrônica e computação.
    • Hoje, amplamente utilizado em petróleo e gás, automotivo, e médico.

  • Importância na Indústria

    • Fornece imagens detalhadas sem danificar materiais.
    • Essencial para garantia de qualidade e segurança.
    • Utilizado em inspeções de dutos, componentes automotivos e diagnósticos médicos.

  • Princípios do Ultrassom Phased Array

    • Emissão e recepção de ondas através de múltiplos transdutores.
    • Controle individual de elementos para formar e focar o feixe ultrassônico.
    • Varredura eletrônica e focalização dinâmica.

  • Controle de Fase

    • Variação no tempo de disparo dos elementos para direcionar o feixe.
    • Permite varredura rápida e flexível sem mover o transdutor.

  • Focalização Dinâmica

    • Ajuste eletrônico do foco para diferentes profundidades.
    • Melhora a resolução e precisão das inspeções.

  • Processamento de Sinais

    • Sinais refletidos são digitalizados e processados.
    • Técnicas avançadas como soma de aperturas sintéticas e correção de aberrações.
    • Gera imagens de alta qualidade para análise precisa.

  • Física do Ultrassom

    • Ondas ultrassônicas: mecânicas, propagam-se em sólidos, líquidos e gases.
    • Frequências acima de 1 MHz para aplicações industriais.

  • Reflexão e Transmissão

    • Interface entre materiais com diferentes impedâncias acústicas reflete e transmite energia.
    • Utilizado para detectar descontinuidades internas como trincas e inclusões.

  • Atenuação e Dispersão

    • Amplitude das ondas diminui com a distância devido à absorção e dispersão.
    • Atenuação maior para frequências mais altas.

  • Interação com Defeitos

    • Ondas refletem, refratam ou difratam ao encontrar descontinuidades.
    • Análise dos sinais permite determinar natureza, localização e tamanho dos defeitos.

  • Fatores que Afetam a Propagação

    • Densidade, elasticidade, microestruturas e temperatura influenciam a propagação.
    • Ajustes nos parâmetros de inspeção são necessários conforme as condições.

  • Aplicações Práticas

    • Inspeções de dutos, componentes aeroespaciais, diagnósticos médicos.
    • Garantia de qualidade e segurança em diversas indústrias.

Histórico e Evolução​

ultrassom phased array exemplo

O ultrassom phased array surgiu na década de 1950, inicialmente concebido para atender às necessidades de aplicações militares e aeroespaciais. Naquela época, a tecnologia era bastante limitada, com equipamentos volumosos e de difícil operação. Com o avanço da eletrônica e da computação ao longo das décadas, o ultrassom phased array experimentou uma evolução notável. Na década de 1980, a tecnologia começou a ser aplicada em setores industriais como o de petróleo e gás, automotivo e, mais recentemente, na área médica.

Nos últimos anos, o ultrassom phased array se beneficiou enormemente do desenvolvimento de novos materiais, sensores mais sensíveis e softwares de análise avançada. Esses avanços permitiram a miniaturização dos equipamentos, maior precisão nas inspeções e a capacidade de armazenar e analisar grandes volumes de dados. Hoje, o ultrassom phased array é uma ferramenta essencial em Ensaios Não Destrutivos (END), oferecendo uma combinação de alta resolução e versatilidade em diversas aplicações industriais.

Importância na Indústria

A importância do ultrassom phased array na indústria não pode ser subestimada. Sua capacidade de fornecer imagens detalhadas e precisas de falhas internas sem causar danos aos materiais inspecionados o torna indispensável para a garantia de qualidade e segurança. No setor de petróleo e gás, por exemplo, essa tecnologia é vital para a inspeção de dutos, onde a detecção precoce de corrosão, trincas e outras anomalias pode prevenir acidentes catastróficos e minimizar o tempo de inatividade.

Na indústria automotiva, o ultrassom phased array é utilizado para inspecionar componentes críticos, como soldas e peças fundidas, assegurando que os veículos sejam seguros e confiáveis. Na área médica, a tecnologia evoluiu para ser uma ferramenta de diagnóstico importante, permitindo a visualização de tecidos internos e ajudando na detecção precoce de doenças.

Princípios do Ultrassom Phased Array

ultrassom phased array

O ultrassom phased array opera com base na emissão e recepção de ondas ultrassônicas através de múltiplos elementos transdutores. Cada elemento pode ser controlado individualmente por meio de um sistema eletrônico avançado, permitindo a formação e a focalização do feixe ultrassônico em diferentes ângulos e profundidades. Esse controle preciso é obtido através da aplicação de atrasos específicos na ativação dos elementos transdutores, permitindo que o feixe ultrassônico seja direcionado e focalizado de forma dinâmica.

A técnica phased array permite a varredura eletrônica de um objeto, eliminando a necessidade de mover fisicamente o transdutor. Isso resulta em inspeções mais rápidas e eficientes. Além disso, a capacidade de ajustar o feixe em tempo real proporciona uma melhor visualização de áreas de interesse e a detecção de defeitos complexos que poderiam passar despercebidos com outras técnicas de ultrassom.

O uso de softwares avançados complementa essa tecnologia, proporcionando a visualização em tempo real e a análise detalhada dos dados coletados. As imagens geradas são de alta resolução, permitindo a identificação precisa e a caracterização de defeitos internos. Com a contínua evolução dos componentes eletrônicos e dos algoritmos de processamento de sinal, o ultrassom phased array continua a se tornar mais poderoso e versátil, consolidando sua posição como uma das principais técnicas de Ensaios Não Destrutivos na indústria moderna.



Vídeo: o princípio do Ultrassom Phased Array

Os transdutores phased array são compostos por múltiplos elementos piezoelétricos. Quando uma corrente elétrica é aplicada a esses elementos, eles vibram e geram ondas ultrassônicas. Cada elemento pode ser ativado em tempos ligeiramente diferentes, criando um padrão de ondas que pode ser direcionado e focado com precisão.

Controle de Fase

O controle de fase é fundamental para a operação dos sistemas phased array. Esse controle é alcançado variando o tempo de disparo dos elementos individuais do transdutor, permitindo que o feixe ultrassônico seja direcionado em ângulos específicos. Essa capacidade de variação é o que permite a varredura eletrônica do feixe, eliminando a necessidade de mover fisicamente o transdutor durante a inspeção. Como resultado, as inspeções se tornam muito mais rápidas e flexíveis, pois o feixe pode ser ajustado dinamicamente para explorar diferentes áreas do objeto inspecionado com grande precisão.

Focalização Dinâmica

A focalização dinâmica é outra característica crucial do ultrassom phased array. Essa tecnologia permite que o foco do feixe ultrassônico seja ajustado eletronicamente para diferentes profundidades dentro do material inspecionado. Ao ajustar o foco dinamicamente, é possível melhorar significativamente a resolução e a precisão das inspeções. Isso é especialmente útil para detectar defeitos em profundidades variadas e para garantir que até mesmo pequenas falhas sejam identificadas com clareza. A capacidade de focalização dinâmica torna o ultrassom phased array uma ferramenta poderosa para inspeções detalhadas e exigentes.

Processamento de Sinais

Após a emissão e a recepção das ondas ultrassônicas, os sinais refletidos são captados pelos mesmos elementos transdutores que os emitiram. Esses sinais são então digitalizados e processados para criar imagens detalhadas do interior do material inspecionado. O processamento de sinais envolve técnicas avançadas, como a soma de aperturas sintéticas e a correção de aberrações. A soma de aperturas sintéticas melhora a resolução espacial das imagens, enquanto a correção de aberrações ajusta as distorções causadas por variações no material inspecionado. Esses métodos garantem que as imagens geradas sejam de alta qualidade, permitindo uma análise precisa e confiável dos dados coletados.

A integração dessas técnicas de processamento de sinais com os sistemas phased array resulta em uma capacidade de inspeção altamente avançada, proporcionando aos operadores uma visão clara e detalhada do estado interno dos materiais. Com essas ferramentas, é possível realizar inspeções não destrutivas com um nível de precisão e detalhe que antes era inatingível, aumentando a segurança e a confiabilidade dos processos industriais onde essa tecnologia é aplicada.

Física do Ultrassom

ondas ultrassom

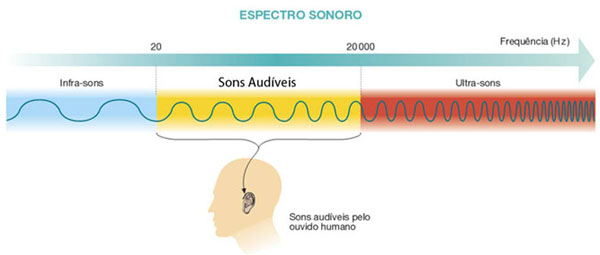

A física do ultrassom envolve a compreensão de como ondas sonoras de alta frequência interagem com materiais para criar imagens ou realizar medições precisas. Aqui está uma explicação detalhada dos principais conceitos envolvidos:

Natureza das Ondas Ultrassônicas

Ondas Mecânicas

  • As ondas ultrassônicas são um tipo de onda mecânica, o que significa que precisam de um meio (sólido, líquido ou gasoso) para se propagarem. Elas são diferentes das ondas eletromagnéticas (como luz ou rádio) que podem viajar no vácuo.

Frequência e Comprimento de Onda

  • As ondas ultrassônicas têm frequências acima do limite auditivo humano, geralmente entre 1 MHz e 20 MHz para aplicações industriais.
  • A frequência da onda determina o comprimento de onda, que é a distância entre dois pontos consecutivos da mesma fase (por exemplo, de um pico a outro).

Frequências mais altas resultam em comprimentos de onda menores, o que proporciona maior resolução mas menor penetração no material.



Propagação das Ondas Ultrassônicas

Velocidade de Propagação

  • A velocidade das ondas ultrassônicas varia conforme o meio em que se propagam. Em sólidos, a velocidade é geralmente maior do que em líquidos e gases.
  • A velocidade depende das propriedades elásticas e da densidade do material. Por exemplo, em aço, a velocidade do som é cerca de 5900 m/s, enquanto na água é aproximadamente 1500 m/s.

Reflexão e Transmissão

  • Quando uma onda ultrassônica encontra uma interface entre dois materiais com diferentes impedâncias acústicas (resistência à passagem da onda), parte da energia é refletida e parte é transmitida.
  • A quantidade de energia refletida ou transmitida depende da diferença de impedância entre os dois materiais.
  • Esse princípio é utilizado para detectar descontinuidades internas, como trincas, onde a diferença de impedância entre o defeito e o material circundante causa reflexão da onda.

Interação com Materiais

Atenuação

  • À medida que as ondas ultrassônicas se propagam através de um material, sua amplitude diminui devido à absorção de energia pelo material e à dispersão das ondas.
  • A atenuação é maior para frequências mais altas. Isso significa que há uma troca entre a resolução da imagem e a profundidade de penetração: frequências mais altas fornecem melhor resolução, mas menor profundidade.

Dispersão

  • A dispersão ocorre quando as ondas ultrassônicas se espalham em várias direções devido a heterogeneidades no material, como grãos em metais ou fibras em compósitos.

Princípios de Formação de Imagem

Transdutores

  • Os transdutores convertem energia elétrica em ondas ultrassônicas e vice-versa. Eles emitem pulsos ultrassônicos que se propagam pelo material e recebem os ecos refletidos.
  • No ultrassom phased array, múltiplos elementos transdutores podem ser controlados individualmente para direcionar e focar o feixe ultrassônico em diferentes ângulos e profundidades.

Controle de Fase e Focalização Dinâmica

    • Ao variar o tempo de disparo dos elementos individuais do transdutor (controle de fase), o feixe ultrassônico pode ser direcionado em ângulos específicos.
    • A focalização dinâmica permite ajustar eletronicamente o foco do feixe para diferentes profundidades, melhorando a resolução e precisão das inspeções.

Propriedades das Ondas Ultrassônicas

As ondas ultrassônicas são ondas mecânicas que se propagam através de materiais sólidos, líquidos e gasosos. Elas possuem frequências acima do limite auditivo humano, geralmente variando entre 1 MHz e 20 MHz para aplicações industriais. Essas ondas são geradas por transdutores que convertem energia elétrica em energia mecânica. As propriedades das ondas ultrassônicas, como comprimento de onda, velocidade de propagação e frequência, determinam a capacidade de penetração e a resolução das inspeções realizadas.



Reflexão e Transmissão

Quando as ondas ultrassônicas encontram uma interface entre dois materiais com diferentes impedâncias acústicas, parte da energia das ondas é refletida e parte é transmitida. A quantidade de energia refletida depende da diferença de impedância entre os dois materiais. Essa propriedade é explorada para detectar descontinuidades internas, como trincas e inclusões. Por exemplo, em uma peça de metal, uma trinca interna refletirá parte da onda ultrassônica, criando um eco que pode ser detectado e analisado para determinar a localização e o tamanho da falha.

Atenuação e Dispersão

À medida que as ondas ultrassônicas se propagam através de um material, elas sofrem atenuação, o que significa que a amplitude das ondas diminui com a distância. Isso ocorre devido à absorção de energia pelo material e à dispersão das ondas. A atenuação é dependente da frequência; ondas ultrassônicas de frequências mais altas sofrem maior atenuação do que aquelas de frequências mais baixas. Essa propriedade é crucial na escolha da frequência adequada para uma inspeção específica, equilibrando a necessidade de penetração no material com a resolução desejada.

ondas ultrassom phased array

Formação de Imagens Detalhadas

A análise das ondas refletidas permite a formação de imagens detalhadas do interior dos materiais. O ultrassom phased array utiliza algoritmos avançados de processamento de sinais para combinar os ecos refletidos de diferentes ângulos e profundidades, criando imagens bidimensionais e tridimensionais que revelam a estrutura interna e possíveis falhas.

Interação das Ondas Ultrassônicas com Materiais

A interação das ondas ultrassônicas com defeitos internos é a base para a detecção e caracterização de falhas em materiais. Quando uma onda ultrassônica encontra uma descontinuidade, como uma trinca, poro ou inclusão, ela pode ser refletida, refratada ou difratada. A análise dos sinais refletidos permite aos inspetores determinar a natureza, localização e tamanho dos defeitos. A amplitude e o tempo de retorno dos ecos ultrassônicos são usados para criar imagens detalhadas do interior do material inspecionado.

Detecção de Falhas

As falhas internas em um material, como trincas, porosidades e inclusões, alteram a trajetória das ondas ultrassônicas. Quando essas ondas encontram uma descontinuidade, parte da energia é refletida de volta ao transdutor, criando ecos distintos. A análise desses ecos permite identificar e caracterizar falhas internas. A posição, tamanho e natureza das falhas podem ser determinadas pela amplitude e tempo de retorno dos sinais refletidos. Isso é crucial em setores como o de petróleo e gás, onde a detecção precoce de defeitos pode prevenir falhas catastróficas e reduzir custos de manutenção.

Resolução e Penetração

A resolução das imagens obtidas pelo ultrassom phased array é diretamente influenciada pela frequência das ondas ultrassônicas. Frequências mais altas produzem imagens de maior resolução, permitindo a detecção de detalhes menores, mas a penetração das ondas em materiais espessos é menor. Por outro lado, frequências mais baixas oferecem maior penetração, sendo capazes de atravessar materiais mais espessos, mas resultam em menor resolução. A escolha da frequência adequada depende do tipo de material a ser inspecionado e da profundidade das falhas que se deseja detectar. Em materiais metálicos espessos, por exemplo, pode ser necessário usar frequências mais baixas para garantir a penetração suficiente.

ondas ultrassom phased array

Focalização e Direcionamento

A capacidade de focalizar e direcionar o feixe ultrassônico é uma das principais vantagens do ultrassom phased array. O controle individual dos elementos do transdutor permite ajustar o foco do feixe para diferentes profundidades e ângulos. Isso é especialmente útil para inspecionar áreas específicas com alta precisão, como componentes complexos ou áreas de difícil acesso. A focalização dinâmica melhora a resolução em profundidade, enquanto o direcionamento angular permite explorar diferentes perspectivas de um mesmo ponto, aumentando a probabilidade de detectar falhas ocultas. Essa versatilidade torna o ultrassom phased array ideal para inspeções detalhadas em indústrias como a aeroespacial, onde a integridade estrutural é crítica.



Aplicações na Prática

Na prática, a interação das ondas ultrassônicas com materiais permite realizar inspeções detalhadas sem a necessidade de desmontagem ou interrupção das operações. Na indústria de energia, por exemplo, o ultrassom phased array é usado para inspecionar soldas em tubulações, detectando possíveis defeitos antes que eles se tornem críticos. Na fabricação de componentes automotivos, a tecnologia garante que peças como eixos e chassis estejam livres de defeitos estruturais. Na área médica, a mesma física das ondas ultrassônicas é aplicada para criar imagens detalhadas de tecidos internos, ajudando no diagnóstico de condições médicas.

Conclusão

A interação das ondas ultrassônicas com materiais é um aspecto essencial do ultrassom phased array, permitindo a detecção precisa de falhas internas, ajuste de resolução e penetração conforme necessário, e inspeção detalhada de áreas específicas. Compreender essas interações é crucial para maximizar a eficácia das inspeções e garantir a segurança e qualidade em diversas aplicações industriais e médicas.
