1. O que é a Radiografia sob Isolamento Térmico e por que ela está em alta no Brasil
A Radiografia sob Isolamento Térmico é uma técnica de Ensaios Não Destrutivos (ENDs) projetada para avaliar a integridade de equipamentos industriais sem a necessidade de remover completamente o revestimento térmico. Essa abordagem é particularmente valiosa em plantas industriais onde a remoção e reinstalação de isolamento demandam tempo, mão de obra e alto custo.
No Brasil, setores como óleo e gás, petroquímico, papel e celulose, mineração e energia têm encontrado nessa técnica uma solução estratégica para reduzir custos e otimizar manutenção preventiva. O método utiliza fontes radioativas ou aceleradores de partículas, emitindo radiação capaz de atravessar o isolamento e gerar imagens de alta resolução para detecção de corrosão, trincas ou descontinuidades internas.
Pontos-chave:
Elimina etapas desnecessárias de desmontagem.
Mantém a segurança térmica do equipamento durante a inspeção.
2. Como funciona a técnica: precisão sem desmontagem
A radiografia tradicional exige acesso direto à superfície do equipamento, o que implica na retirada total ou parcial do isolamento térmico. Já na radiografia sob isolamento térmico, são utilizados parâmetros de exposição ajustados para compensar a densidade extra do isolamento e possíveis barreiras metálicas, como chapas de alumínio ou aço inox.
O processo é conduzido por inspetores qualificados, que avaliam:
Espessura e tipo do isolamento.
Material do revestimento e barreiras protetoras.
Geometria do equipamento.
Localização exata da área de inspeção.
Esse planejamento garante que a imagem final apresente clareza suficiente para identificar defeitos internos e calcular a perda de espessura, fundamental para decisões de manutenção preditiva.
Pontos-chave:
Ajuste técnico garante qualidade de imagem mesmo com isolamento presente.
Evita danos e retrabalhos no isolamento térmico.
3. Principais aplicações no cenário industrial brasileiro
A radiografia sob isolamento térmico é amplamente aplicada na inspeção de:
Tubulações de transporte de vapor ou fluidos aquecidos.
Vasos de pressão e trocadores de calor.
Linhas de processo químico com isolamento refratário.
Tanques e dutos sujeitos a corrosão sob isolamento (CUI).
No Brasil, essa técnica tem ganhado destaque principalmente na detecção da temida CUI – Corrosão Sob Isolamento, que representa uma das maiores ameaças à integridade de ativos industriais. Ao permitir inspeção sem remover isolamento, a técnica possibilita avaliações mais frequentes e com custo reduzido, prevenindo falhas catastróficas e prolongando a vida útil dos ativos.
Pontos-chave:
Prevenção de corrosão sob isolamento (CUI).
Ideal para inspeções de rotina em ativos críticos.
4. Vantagens competitivas da Radiografia sob Isolamento Térmico
Ao adotar essa técnica, empresas ganham não apenas em eficiência, mas também em segurança e economia.
Principais vantagens:
Redução de custos de manutenção, evitando a remoção e reinstalação do isolamento.
Menor tempo de parada, permitindo inspeção em operação.
Segurança térmica preservada, evitando exposição de linhas e equipamentos a temperaturas extremas.
Alta precisão na detecção de falhas internas, mesmo com barreiras adicionais.
Além disso, no contexto normativo brasileiro, a técnica atende às diretrizes de inspeção previstas por normas como a NR-13, API 570 e ASME, desde que executada por profissionais qualificados e com equipamentos calibrados.
Pontos-chave:
Normas atendidas garantem conformidade legal.
Tecnologia alinhada às melhores práticas internacionais.
5. Limitações e cuidados necessários
Embora seja altamente eficiente, a radiografia sob isolamento térmico exige planejamento criterioso. Algumas limitações incluem:
Necessidade de maior tempo de exposição devido à atenuação da radiação pelo isolamento.
Possível dificuldade em áreas de difícil acesso.
Limitações em casos de isolamento muito espesso ou com materiais de alta densidade.
Para garantir resultados confiáveis, é fundamental:
Executar avaliação prévia das condições do isolamento.
Selecionar parâmetros de exposição corretos.
Utilizar detectores e filmes adequados para compensar perda de contraste.
Pontos-chave:
Planejamento técnico é essencial para qualidade de resultados.
Nem todos os tipos de isolamento são compatíveis com a técnica.
.
6. O futuro da técnica no Brasil: integração com tecnologias digitais

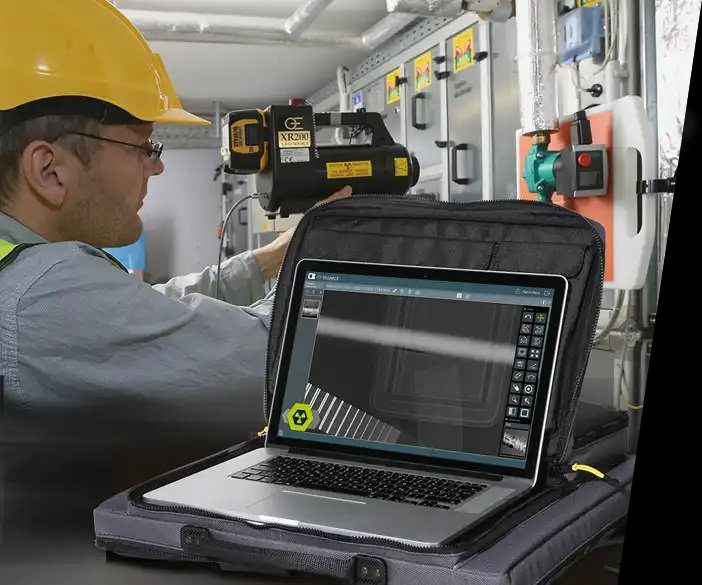

Com a digitalização dos processos de ENDs, a radiografia sob isolamento térmico está sendo integrada a sistemas de radiografia digital e processamento de imagem por Inteligência Artificial. Isso permite:
Interpretação mais rápida dos resultados.
Armazenamento seguro em nuvem.
Comparação automática de imagens para monitoramento de desgaste.
Essa integração transforma a técnica em um ferramenta estratégica para programas de manutenção preditiva e gestão de ativos, permitindo intervenções mais precisas e redução de custos operacionais.
Pontos-chave:
IA e digitalização ampliam o potencial da técnica.
Resultados mais rápidos e com melhor rastreabilidade.
Conclusão: radiografia sob isolamento térmico é sinônimo de eficiência e segurança
No cenário industrial brasileiro, onde cada hora de parada significa perdas significativas, a radiografia sob isolamento térmico se apresenta como uma solução inteligente para inspeção de equipamentos críticos. Ela combina precisão técnica, redução de custos e segurança operacional, tornando-se indispensável para empresas que buscam manutenção eficiente e conformidade normativa.
