1. A Importância do Ultrassom em Materiais Não Metálicos no Cenário Industrial
A industrialização tem avançado rapidamente, com crescimento significativo em setores como energia, mineração, transporte, aeroespacial e naval. Nesse contexto, o uso de materiais não metálicos, especialmente compósitos e plásticos reforçados, ganhou destaque devido às suas propriedades superiores como alta resistência mecânica, leveza e resistência à corrosão.
A adoção desses materiais traz benefícios notáveis, porém também novos desafios para as equipes de manutenção e controle de qualidade. A inspeção desses materiais precisa acompanhar esse avanço tecnológico para garantir a segurança e a durabilidade das estruturas.
O ultrassom, uma técnica consolidada para inspeção em metais, despertou dúvidas quando aplicada a materiais não metálicos. Compreender se é mito ou realidade usar ultrassom nesses materiais no Brasil é fundamental para gestores industriais, engenheiros de manutenção e especialistas em ENDs.
O que a prática mostra? A inspeção ultrassônica em compósitos e materiais não metálicos é não só possível, mas essencial para operações seguras, desde que realizada com equipamentos adequados e profissionais treinados.
2. Propriedades dos Materiais Não Metálicos que Influenciam a Inspeção Ultrassônica
Anisotropia e suas Implicações
Uma das maiores dificuldades na inspeção ultrassônica desses materiais é a anisotropia ou seja, as propriedades físicas do material variam conforme a direção. Isso acontece especialmente em compósitos reforçados com fibras (de carbono ou vidro), onde as ondas ultrassônicas encontram diferentes resistências e velocidades dependendo do alinhamento das fibras.
Essa característica afeta a propagação do som, causando refrações, dispersões e atenuações inesperadas, o que dificulta a detecção e interpretação de falhas internas.
Condutividade Acústica e Frequência de Operação
Comparados aos metais, os compósitos possuem baixa condutividade acústica. A transmissão do ultrassom nesses materiais é menos eficiente, exigindo ajustes na frequência do equipamento.
Frequências mais altas (acima de 5 MHz) oferecem melhor resolução, mas menor penetração.
Frequências mais baixas permitem alcançar maiores profundidades, porém com resolução reduzida.
A escolha da frequência é um equilíbrio técnico que depende do tipo de material e do tipo de falha que se busca detectar.
Geometrias Complexas
Peças não metálicas frequentemente possuem formas curvas, moldadas ou com espessuras variáveis. Isso torna o acoplamento do transdutor (o contato que permite a transmissão da onda ultrassônica) mais desafiador, requerendo uso de acessórios específicos, como wedges (calços angulares) ou acoplamentos por contato por imersão.
3. Tecnologias e Técnicas Adaptadas para a Inspeção Ultrassônica em Materiais Não Metálicos
A inspeção ultrassônica em compósitos não é uma simples transposição das técnicas usadas em metais. É necessária uma série de adaptações para superar os desafios citados.
Uso de Transdutores Específicos e Frequências Variadas
Os equipamentos modernos permitem a seleção de transdutores com frequências ajustáveis entre 1 MHz e 10 MHz. Além disso, transdutores piezoelétricos especiais e matrizes de elementos (Phased Array) oferecem maior flexibilidade na emissão e recepção das ondas.
Modos de Onda Diversificados
Ondas Longitudinais: Usadas para maior profundidade, mas que podem se dispersar devido à anisotropia.
Ondas Transversais: Mais sensíveis a delaminações, porém com penetração limitada.
Ondas Guiadas: Utilizadas para inspeção de superfícies e camadas finas, especialmente eficazes em pás eólicas e painéis estruturais.

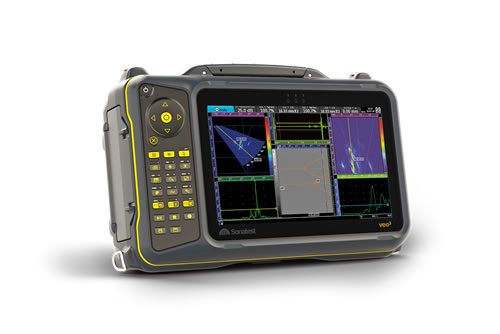

Phased Array Ultrasonic Testing (PAUT)
O PAUT é uma técnica avançada que utiliza um conjunto de pequenos transdutores controlados eletronicamente para emitir ondas em vários ângulos. Essa tecnologia permite escanear a peça rapidamente e com alta resolução, adaptando-se às características anisotrópicas e geometrias irregulares.
Time of Flight Diffraction (TOFD)
O TOFD complementa o PAUT, usando difração das ondas ultrassônicas para identificar trincas e outras descontinuidades com alta precisão na localização e tamanho. Essa técnica ajuda a eliminar falsos positivos comuns em materiais complexos.
Calibração com Corpos de Prova Específicos
Para garantir a qualidade da inspeção, é fundamental calibrar os equipamentos com amostras que reproduzam as características físicas do material inspecionado, simulando as orientações das fibras, espessuras e possíveis falhas. Isso permite ajustar parâmetros e interpretar corretamente os sinais captados.
4. Aplicações e Casos de Sucesso da Inspeção Ultrassônica em Materiais Não Metálicos
Setor Aeroespacial

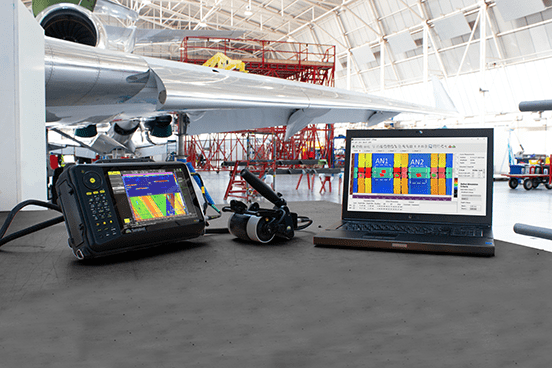

No Brasil, empresas aeroespaciais têm adotado o ultrassom para inspecionar componentes em compósitos, especialmente em aeronaves comerciais e militares, como asas e fuselagens de CFRP (Carbon Fiber Reinforced Polymer). A inspeção preventiva evita falhas estruturais que poderiam comprometer a segurança dos voos.
Energia Eólica
Com o crescimento da energia renovável, a manutenção de turbinas eólicas tornou-se estratégica. As pás das turbinas, feitas predominantemente de compósitos, são submetidas a inspeções regulares com ultrassom para detectar delaminações e fissuras que possam causar falhas catastróficas.
Indústria Naval
O setor naval brasileiro utiliza o ultrassom para controlar a qualidade de cascos e compartimentos fabricados com GFRP (Glass Fiber Reinforced Polymer). Isso garante a resistência estrutural e prolonga a vida útil das embarcações, ao mesmo tempo que reduz custos de manutenção.
Automotivo e Ferroviário
Componentes leves e reforçados, cada vez mais usados nesses setores para melhorar a eficiência e reduzir o consumo de combustível, são inspecionados com ultrassom para garantir que não apresentem defeitos que comprometam a performance.
Mineração, Papel e Celulose
Setores tradicionais que incorporam plásticos reforçados em tubulações e estruturas também se beneficiam da inspeção ultrassônica para monitorar a integridade desses materiais submetidos a condições severas.
5. Os Benefícios e Cuidados Essenciais na Inspeção Ultrassônica de Materiais Não Metálicos
Benefícios
Detecção Antecipada de Falhas: O ultrassom identifica problemas internos invisíveis, como delaminações e vazios.
Redução de Paradas Não Planejadas: A inspeção preventiva diminui o risco de falhas inesperadas, otimizando a produção.
Segurança Operacional: Evita acidentes e garante conformidade com normas técnicas e regulatórias.
Economia: Minimiza custos de manutenção corretiva e aumenta a vida útil dos ativos.
Flexibilidade: Pode ser aplicado no local, sem desmontagens de alto custo.
Cuidados
Treinamento Contínuo: Técnicos devem ser capacitados regularmente para interpretar corretamente sinais em materiais complexos.
Manutenção dos Equipamentos: Calibração e manutenção dos dispositivos garantem confiabilidade e precisão.
Integração de Técnicas: Combinar ultrassom com outros ENDs como termografia ou emissão acústica pode aumentar a eficácia da inspeção.
Planejamento de Manutenção: A inspeção deve fazer parte de um plano estratégico que priorize a prevenção.
Conclusão: Ultrassom em Materiais Não Metálicos é uma Realidade Estratégica
Hoje, a inspeção ultrassônica em materiais não metálicos ultrapassou o status de mito e se firmou como tecnologia essencial para a manutenção industrial. Com a combinação certa de equipamentos, técnicas avançadas e profissionais capacitados, as indústrias garantem a segurança, qualidade e longevidade de seus ativos.
O investimento em Ensaios Não Destrutivos (ENDs) é um passo estratégico para reduzir riscos, custos e melhorar a eficiência operacional, especialmente em setores que apostam em inovação e sustentabilidade.
